Produktdetails:
|
| Schlüsselwörter: | Pogo Pin Spring Kontakt Smd | Geschlecht: | Weiblich |
|---|---|---|---|
| Anwendung: | PCB | Nennspannung: | 12 V |
| Vergoldung: | 3U' ~ 30U" | Eigenschaften: | Feuer-/Flammhemmer, stabile Leitfähigkeit |
| Verkleidung mit Zwiebeln: | Goldplattierung über Nickelplattierung | ||
| Hervorheben: | Weibliche 10A-Pogo-Prüfsonde,Pogo-Prüfsonden mit hoher Präzision,Federbelastete Pogo-Pin-Prüfsonde |
||

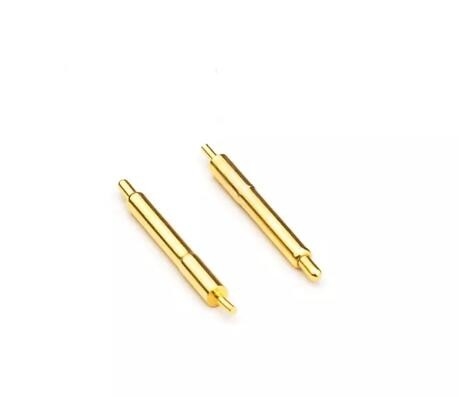

10A Hochstrom-DIP-Pin mit Feder
Eigenschaften:
1Weiblicher Pogo-Pin-Anschluss, männlicher Pogo-Pin-Anschluss,
2Kostenlose Proben mit hoher Präzision, 0,01 mm Präzision
3. Hohe Recyclingfähigkeit, großer Strom, geringer MOQ, geringer Widerstand
4. Standard- und Nicht-Standard-Pogo-Stiftverbindung
5. OEM / ODM, kann individuell entworfen werden
6Eine Reihe, zwei Reihen, drei Reihen
7. Oberflächenbefestigungslösung, Doppelkopf, Flachkopf
8Wasserdicht
1. Plattieren
1.1) Kolben: Messing C3604,3 ~ 50 Mikro-Zoll Au über 50 ~ 120 Mikro-Zoll Ni;
1.2) Fass: Messing C3604,3 ~ 50 Mikro Zoll Au über 50 ~ 120 Mikro Zoll Ni;
1.3) Feder: SUS304, 1 bis 3 Mikro-Zoll Au;
2. Nennspannung (pro Kontakt): 12 V;
3Nennstrom (pro Berührung): 1,0A-40,0 A;
4Isolierwiderstand: mindestens 100 MΩ;
5Dielektrische Widerstandsspannung: 100 VRMS bei 60 Hz;
6Kontaktwiderstand: maximal 50 mΩ vor der Prüfung und maximal 60 mΩ nach der Prüfung bei Pogo-Pin-Arbeitsschlag;
7. empfohlene Arbeitskraft:
7.1) Federkraft: >= 30gf;
8. Mechanische Lebensdauer:
8.1) Mechanische Lebensdauer: 30.000 bis 100.000 Zyklen;
9. Arbeitstemperaturbereich: -30°C bis 85°C;
10Salzspray: 48 Stunden;
| Struktur | Struktur der Kugelkugeln | Abfallstruktur | Perforierte Struktur | Struktur der Klauen |
|---|---|---|---|---|
| Kontaktimpedanz | ≤ 10mΩ | ≤ 30mΩ | ≤ 50mΩ | ≤ 5mΩ |
| Lange Betriebsdauer | Mehr als 10000 | Mehr als 10000 | Mehr als 10000 | Mehr als 500 |
| empfohlene Betriebsströmung | 10A max. | 10A max. | 10A max. | 10A max. |
| Hauptanwendungsbereiche | Hauptsächlich zum Aufladen und Konditionieren mit bestimmten Anforderungen an Vibrationen und Stoß | Hauptsächlich für das Laden oder die Signalübertragung von Unterhaltungselektronik verwendet | Hauptsächlich für Signalübertragung oder Erdungsantenne usw. verwendet. | Hauptsächlich für Hochfrequenz-Anti-Instant-Situationen, bei denen eine hohe Zuverlässigkeit erforderlich ist, wie z.B. Basisstationen,Militärindustrie, Fahrzeuge. |
| Anmerkungen | Die Perlen erhöhen die internen Kontakte, der Kontakt ist stabiler und je mehr Nadelplatz erforderlich ist, desto mehr | Die am häufigsten verwendete Struktur auf dem Markt | Der Raum ist kleiner,der Kontakt ist aber nicht stabil,der Strom fließt leicht durch die Feder und wird nicht zur Aufladung empfohlen. | Die Nadel und das Nadelrohr haben mehrere Kontakte, um die Kontaktstabilität zu erhöhen. |
Wie kann man eine Bestellung aufgeben?
* Sie schicken uns Zeichnung oder Probe
* Wir führen eine Projektbewertung durch
Wir machen die Probe und schicken sie an Sie.
* Sie denken, die Probe ist gut, dann platzieren Sie eine Bestellung und zahlen uns 30% Anzahlung
* Wir fangen an, das Produkt zu machen
* Wenn die Ware fertig ist, machen wir Fotos für Ihren Scheck und Sie zahlen dann den Restbetrag
* Wir liefern die Produkte an eine Kurierfirma
