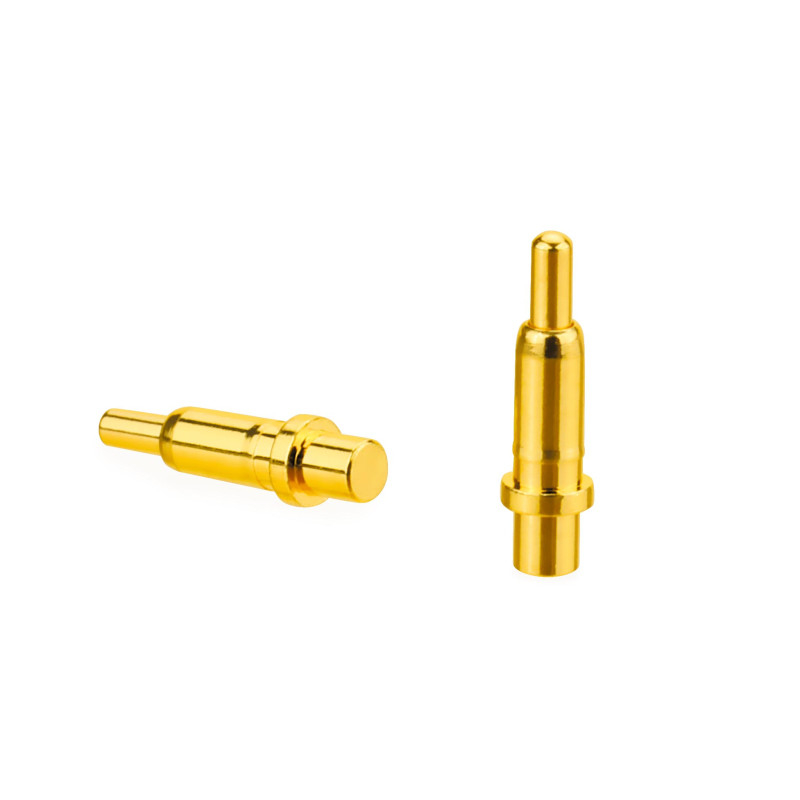

Sprungnadel individuell Flachboden Sprungnadel Sonde Pogo Pin
Technische Unterstützung
Finden Sie das richtige Gleichgewicht zwischen Größe und magnetischer Kraft mit unserer magnetischen Simulation Halte-Kraft-Analyse
Unterstützung schneller Entwurfszeiten und Markteinführungsgeschwindigkeit durch Verwendung bestehender gängiger Komponenten wie USB 2.0
Platzersparnis
Low-Profile Behälter nimmt sehr wenig Platz auf dem Gerät und kann vollständig angepasst werden, um Ihre Bedürfnisse zu erfüllen
Hochleistungsfähigkeit
- Pin Größe im Stecker kann bis zu 2A für schnelles Laden angepasst werden
- Magnetische Anschlussverbindung unterstützt wasserdichtes Design
- Optional angepasster integrierter Schaltkreis schützt das Gerät während des Aufladens
Weitere Vorteile
Einfacher Anschluss/Abbrechen: Magnetbefestigung ermöglicht einen einfachen Anschluss und Abschluss des Kabels an das Gerät ohne Beschädigung
Anpassbar: Kosmetische Formungen an der Kabelansammlung können angepasst werden, um Ihren Designbedürfnissen zu entsprechen
| Material der Nadel |
Messing ((C3604) |
| Kunststoff |
HÖHTEMPERATURE PLASTIK UL94V-0 |
| Pin-Salznebel |
48h |
| mit einer Breite von mehr als 20 mm |
Gold beschichtet. |
| Typ des Steckers |
Männlich/weiblich |
| Ausrüstung |
Pro Zeile 1-80-Pin ((abhängig von Kundenanforderungen) |
| Farbe |
Schwarz |
| Schwingung |
1.27mm/2.00mm/2.54mm/3.00mm (abhängig von Kundenanforderungen) |
| Lebensdauer des Zyklus |
100000 mal |
| Kontaktwiderstand |
50m Ohm Max |
| Nennstrom und Spannung |
1-3A/12V (kann angepasst werden) |
| Anwendung |
PCB, AV-Ausrüstung, medizinische Ausrüstung, militärische Kommunikation, Luft- und Raumfahrt, Telefonuhr, elektronische Zigarette |
| Bescheinigung |
Die Anforderungen an die Qualität der Produkte sind in Anhang I der Verordnung (EG) Nr. 1907/2006 festgelegt. |
| Verpackung |
1000 Stück/PE-Tasche (nach Kundenanforderungen) |
| Zahlungsfrist |
T/T, 30% Anzahlung, 70% Restbetrag |
| Zahlungsmethode |
T/T, PayPal, HSBC |
| Güterverkehr |
Luft, See, Express |
| Vorlaufzeit der Probenahme |
Inventarprobe 2-3 Arbeitstage/Maßnahme 5-10 Arbeitstage |
| Vorlaufzeit der Produktion |
10-15 Arbeitstag |
| Für |
Amerika, Europa, Asien, Südafrika |
| Handelsfrist |
Ex-Zahlung |
| Dienstleistungen |
Hohe Qualität zu vernünftigen Preisen |
| OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel |
| Die Originalprobe kann neu hergestellt werden. |
Eigenschaften:
1Weiblicher Pogo-Pin-Anschluss, männlicher Pogo-Pin-Anschluss,
2Kostenlose Proben mit hoher Präzision, 0,01 mm Präzision
3. Hohe Recyclingfähigkeit, großer Strom, geringer MOQ, geringer Widerstand
4. Standard- und Nicht-Standard-Pogo-Stiftverbindung
5. OEM / ODM, kann individuell entworfen werden
6Eine Reihe, zwei Reihen, drei Reihen
7Oberfläche Mount SoldeRing, doppelt HEid, Flachkopf
8Wasserdicht
| Struktur |
Struktur der Kugelkugeln |
Abfallstruktur |
Perforierte Struktur |
Struktur der Klauen |
| Kontaktimpedanz |
≤ 10mΩ |
≤ 30mΩ |
≤ 50mΩ |
≤ 5mΩ |
| Lange Betriebsdauer |
Mehr als 10000 |
Mehr als 10000 |
Mehr als 10000 |
Mehr als 500 |
| empfohlene Betriebsströmung |
10A max. |
10A max. |
10A max. |
10A max. |
| Hauptanwendungsbereiche |
Hauptsächlich zum Aufladen und Konditionieren mit bestimmten Anforderungen an Vibrationen und Stoß |
Hauptsächlich für das Laden oder die Signalübertragung von Unterhaltungselektronik verwendet |
Hauptsächlich für Signalübertragung oder Erdungsantenne usw. verwendet. |
Hauptsächlich für Hochfrequenz-Anti-Instant-Situationen, bei denen eine hohe Zuverlässigkeit erforderlich ist, wie z.B. Basisstationen,Militärindustrie, Fahrzeuge. |
| Anmerkungen |
Die Perlen erhöhen die internen Kontakte, der Kontakt ist stabiler und je mehr Nadelplatz erforderlich ist, desto mehr |
Die am häufigsten verwendete Struktur auf dem Markt |
Der Raum ist kleiner,der Kontakt ist aber nicht stabil,der Strom fließt leicht durch die Feder und wird nicht zur Aufladung empfohlen. |
Die Nadel und das Nadelrohr haben mehrere Kontakte, um die Kontaktstabilität zu erhöhen. |
Wie kann man eine Bestellung aufgeben?
* Sie schicken uns Zeichnung oder Probe
* Wir führen eine Projektbewertung durch
Wir machen die Probe und schicken sie an Sie.
* Sie denken, die Probe ist gut, dann platzieren Sie eine Bestellung und zahlen uns 30% Anzahlung
* Wir fangen an, das Produkt zu machen
* Wenn die Ware fertig ist, machen wir Fotos für Ihren Scheck und Sie zahlen dann den Restbetrag
* Wir liefern die Produkte an eine Kurierfirma
