Produktdetails:
|
| Produktbezeichnung: | Pogo Pin Spring Kontakt Smd | Typ des Steckers: | Gerade. |
|---|---|---|---|
| Anwendung: | Bluetooth-Headset-Ladestecker, PCB | Endprozeß: | Galvanisiertes Gold |
| Dienstleistungen: | Customisierte OEM | Oberflächenbehandlung: | Goldplattiert/nickelplattiert, chromplattiert, anodiert usw. |
| Toleranz: | Hohe Präzision | Verkleidung mit Zwiebeln: | Goldplattierung über Nickelplattierung |
| Hervorheben: | 40U" federbelastete Kontaktstifte,Elastische Kontaktfeder-belastete Kontaktstifte,Magnetische Ladefinger |
||

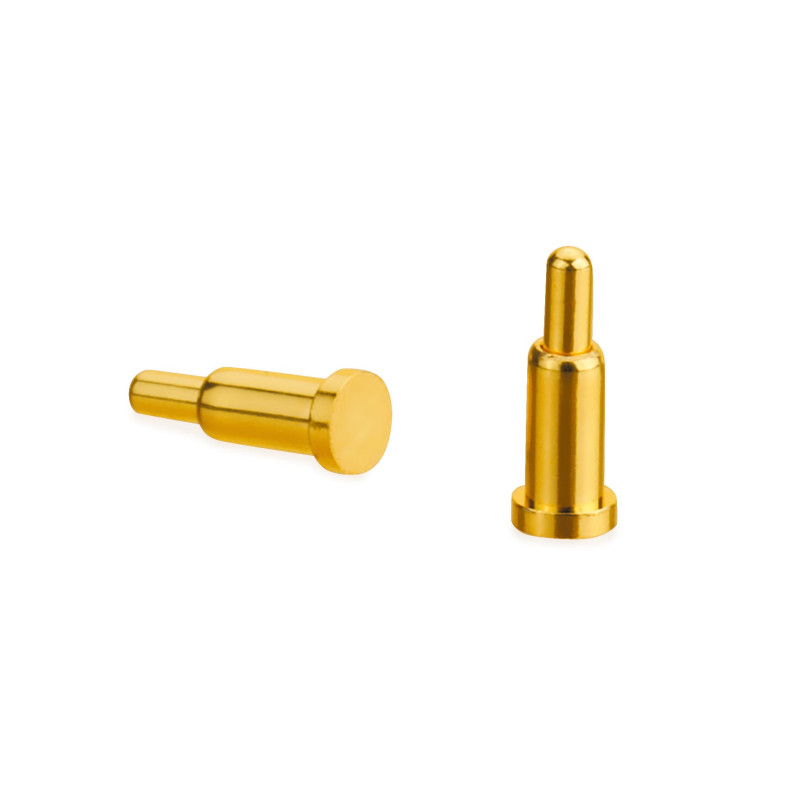

Hochstrom-Pogo-Pin elastische Kontakt-Pin Feder geladen Ladestempel
Fassgeladene Prüfsonden werden zum Kontaktieren und Testen elektronischer Komponenten und Baugruppen verwendet und bestehen in der Regel aus einem Kolben, einer Feder und einem Fass.Alle federbelasteten Prüfsonden haben ein ähnliches Funktionsprinzip wie ein federbelasteter Kolben und empfohlene ArbeitsbewegungAbhängig von der elektronischen Anlage und den zu kontaktierenden Prüfstellen sind verschiedene Pistonspitzenarten verfügbar.und replizierbares Kontaktieren erreicht werden kannEs gibt Tippstile für Pads, VIAs, Pins, Pfähle und Steckverbinder.
Obwohl die Pogo Pin-Steckdose für die meisten Anwendungen die erste Wahl ist, stellt die Grenzanwendung Testanforderungen, die über die Funktionalität der traditionellen Pogo Pin-Steckdose hinausgehen.Hochleistungs-Prüfungssteckdosen können die Leistungsanforderungen neuer Testanwendungen durch den Umstieg auf Elastomere und neue Kontaktmethoden unterstützen, wie z. B. hochleitende Polymere und neue feste Leitungen.
| Material | Messing ((C3604) |
| Farbe | Gold |
| Größe | Abhängig von den Anforderungen der Kunden |
| Typ | SMT, je Nachfrage der Kunden |
| mit einer Breite von nicht mehr als 20 mm | Gold aus 2 bis 40U, kann angepasst werden. |
| Lebensdauer des Zyklus | 30,000 ~100.000 mal |
| Kontaktwiderstand | 50 Meter Ohm Max. |
| Salznebel | 48h |
| Nennstrom und Spannung | 2A ~ 40A / 12V, kann angepasst werden |
| Anwendungen | PCB, Stromversorgung, Ladegeräte |
| Bescheinigung | ISO9001/ROHS/REACH |
| Verpackung | 1000 Stück/PE-Tasche ((oder nach Kundenanforderung) |
| Zahlungsfrist | T/T, 30% Anzahlung, 70% Restbetrag |
| Zahlungsmethode | T/T, Paypal, |
| Güterverkehr | Luft, See, Express |
| Vorlaufzeit der Probenahme | Inventarprobe 1-3 Tage / angepasste Probe 3-7 Tage |
| Vorlaufzeit der Produktion | 5-15 Werktage oder je nach Bestellmenge |
| Für | Amerika, Europa, Asien, Südafrika |
| Handelsfrist | EXW, FOB, CIF |
| Dienstleistungen | Hohe Qualität zu einem vernünftigen Preis. |
| OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel. | |
| Die Originalprobe kann neu hergestellt werden. |
Eigenschaften:
1Weiblicher Pogo-Pin-Anschluss, männlicher Pogo-Pin-Anschluss,
2Kostenlose Proben mit hoher Präzision, 0,01 mm Präzision
3. Hohe Recyclingfähigkeit, großer Strom, geringer MOQ, geringer Widerstand
4. Standard- und Nicht-Standard-Pogo-Stiftverbindung
5. OEM / ODM, kann individuell entworfen werden
6Eine Reihe, zwei Reihen, drei Reihen
7Oberfläche Mount SoldeRing, doppelt HEid, Flachkopf
8Wasserdicht
| Struktur | Struktur der Kugelkugeln | Abfallstruktur | Perforierte Struktur | Struktur der Klauen |
|---|---|---|---|---|
| Kontaktimpedanz | ≤ 10mΩ | ≤ 30mΩ | ≤ 50mΩ | ≤ 5mΩ |
| Lange Betriebsdauer | Mehr als 10000 | Mehr als 10000 | Mehr als 10000 | Mehr als 500 |
| empfohlene Betriebsströmung | 10A max. | 10A max. | 10A max. | 10A max. |
| Hauptanwendungsbereiche | Hauptsächlich zum Aufladen und Konditionieren mit bestimmten Anforderungen an Vibrationen und Stoß | Hauptsächlich für das Laden oder die Signalübertragung von Unterhaltungselektronik verwendet | Hauptsächlich für Signalübertragung oder Erdungsantenne usw. verwendet. | Hauptsächlich für Hochfrequenz-Anti-Instant-Situationen, bei denen eine hohe Zuverlässigkeit erforderlich ist, wie z.B. Basisstationen,Militärindustrie, Fahrzeuge. |
| Anmerkungen | Die Perlen erhöhen die internen Kontakte, der Kontakt ist stabiler und je mehr Nadelplatz erforderlich ist, desto mehr | Die am häufigsten verwendete Struktur auf dem Markt | Der Raum ist kleiner,der Kontakt ist aber nicht stabil,der Strom fließt leicht durch die Feder und wird nicht zur Aufladung empfohlen. | Die Nadel und das Nadelrohr haben mehrere Kontakte, um die Kontaktstabilität zu erhöhen. |
Wie kann man eine Bestellung aufgeben?
* Sie schicken uns Zeichnung oder Probe
* Wir führen eine Projektbewertung durch
Wir machen die Probe und schicken sie an Sie.
* Sie denken, die Probe ist gut, dann platzieren Sie eine Bestellung und zahlen uns 30% Anzahlung
* Wir fangen an, das Produkt zu machen
* Wenn die Ware fertig ist, machen wir Fotos für Ihren Scheck und Sie zahlen dann den Restbetrag
* Wir liefern die Produkte an eine Kurierfirma
| Edelstahl | Bei der Verwendung von SS201, SS301, SS303, SS304 (SS304 Lebensmittelgut), SS316, SS316L, SS416 usw. |
| Stahl | Leichtes Stahl, Kohlenstoffstahl, 4140, 4340, Q235, Q345B, 20#, 45# usw. |
| mit einer Breite von nicht mehr als 20 mm | HPb63, HPb62, HPb61, HPb59, H59, H68, H80, H90 usw. |
| Kupfer | C11000, C12000, C12000 C36000 usw. |
| Aluminium | Die in Absatz 1 Buchstabe a genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I der Verordnung (EU) Nr. 182/2011 enthalten sind. |
| Eisen | A36, 45#, 1213, 12L14, 1215 usw. |
| Kunststoff | ABS, PC, PE, POM, Delrin, Nylon, Kunststoff, PP, PEI, Peek usw. |
| Teile aus Aluminium | Teile aus Edelstahl | Stahl | Kunststoff |
| Durchsichtig, anodiert | Polstern | Pulverbeschichtet | Malerei |
| Anodisierte Farbe | Polstern | Zinkplattierung | Chromplattierung |
| Anodisiert mit Sandstrahl | Passivierung | Oxidschwarz | Polstern |
| Chemische Filme | Sandblasen | Nickelplattierung | Sandblasen |
| Bürsten | Lasergravur | Chromplattierung | Lasergravur |
| Polstern | mit einem Kohlenstoffgehalt von mehr als 0,8 GHT | ||
| Chromung | Wärmebehandlung |
